Forma702超低温冰箱不制冷的维修

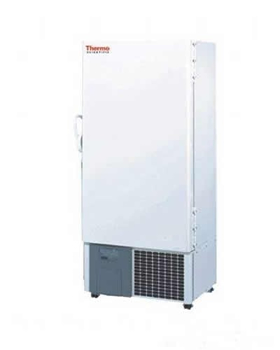

Thermo Scientific Forma是世界上最早的超低温冰箱产品之一，有着长达半个多世纪的经典传承，多款型号成为各个时代的代表作，全球装机量超过100万台。Forma702箱体结构，具有简约直观的监控系统，操作简单方便，能满足医院、大学和研究所对超低温冰箱的使用要求。

Forma702超低温冰箱用于保存临床所需各类样品，例如病人的血液、尿液、造血干细胞、组织等，应经常对冰箱进行预防性维护，若遇设备制冷故障，将启动应急方案，并对冰箱进行维修。

Forma702超低温冰箱制冷系统

Forma702冰箱制冷系统主要由两大部分组成：一级系统和二级系统。其中一级高压保护的保护压力为350-170psi，二级高压保护的保护压力为375～290psi。

一级系统的主要作用是为二级系统散热，真正起制冷作用的只有二级系统。702冰箱的一级二级的热交换器采用的是大管内置盘管模式，其中大管为二级，内置盘管为一级，能很好的实现热量交换。正常情况下，冰箱在实际温度高于设定值2度以上时，油分离器的主要作用是防止减少冷冻油进入二级制冷系统，但是油分离器并不能100％实现油气分离，其分离效率大约能达到85％。过多的冷冻油进入制冷系统，会引起冰箱二级制冷系统油堵而无法降温。干燥过滤器主要作用是干燥水汽，以免水汽进入一级或二级制冷系统，引起冰箱冰堵。

Forma702超低温冰箱维修分析

在维修开始之前，我们需要准备refco高低压表、电子天平、真空油泵、refcovg一64型真空度表、焊炬、弯管器、扩管器、割刀、万用表、钳形电流表、氮气减压阀等工具及制冷剂等。

Forma702超低温冰箱维修过程

Forma702冰箱无法制冷，恢复到常温，高低压完全平衡后用高低压表检查制冷剂压力约140psi。开机测试，冰箱一级压缩机先启动，等到一级制冷热交换器温度达到-40度时二级压缩机开始启动。冰箱正常制冷时热交换器温度要保持在-30～43度之间，高于-30度，冰箱主板将自我保护，低于-43度，则冰箱的制冷效果往往不理想。查看二级的启动电容、启动继电器、运行电容、高压保护都正常，但是屏幕显示温度基本没下降，且开机后二级高压端压力一直下降，当时初步判断是管路堵塞。

拆开油分离器后检查冷冻油的量偏少，确定为油堵。更换油分离器，用氮气冲洗管路，将进入制冷管路的冷冻油完全吹出后，焊接好管路，加氮气到200psi，检查管路无泄漏，接好真空泵和真空表，抽真空到400micron(微米汞柱)以下后，先加r290制冷剂14克，后加508b制冷剂369克，冰箱开机后正常制冷。

Thermo Forma702超低温冰箱维修总结

超低温冰箱是存储的主要设备，操作简便，实验人员平常应做好预防性维护工作，及时清理散热器灰尘，设备故障后启动相应的预案，及时维修，既能延长设备使用寿命，又给科研工作提供了安全保障。
