FORMA SCIENTIFIC超低温冰箱工作原理及常见故障维修

美国FORMA SCIENTIFIC超低温冰箱,可达到-86摄氏度的温度,本文将主要介绍它的工作原理及故障维修。

FORMA SCIENTIFIC超低温冰箱运行原理

FORMA SCIENTIFIC超低温冰箱采用二级制冷,第一级的制冷剂为R-12,设计压力为高压400psiq,低压90psiq。而第二级制冷的冷凝器和第一级制冷的蒸发器是放在一起的,第二级的制冷剂为R-503和R-290的混台体。设计的高低压均为300psiq。

感温探头为一负温度系数的热敏电阻,根据阻值的大小(即温度的高低)而在面板上显示不同的温度。

接通电源时,当面板显示温度比设定的温度高时,第一级压缩机首先启动,第一级制冷系统开始工作,使得第二级制冷系统的冷凝器温度下降,即第二级的制冷剂温度下降,经几分钟的延时后,第二级制冷系统也开始工作,它的蒸发器在冰箱内壁,这就使得冰箱内部温度可以降得很多,它的冷凝器放出的热量全部由第一级制冷系统的蒸发器吸收,第一级冷凝器放出的热量,散入空气中,当冰箱内部温度达到设定的温度后,感温探头电阻把信息传出,控制继电器失电断开,两级制冷系统全部停止工作。当冰箱内温度升高,超出设定的温度。冰箱再次重复上述动作,从而使冰箱内温度,始终保持在设定的温度左右。

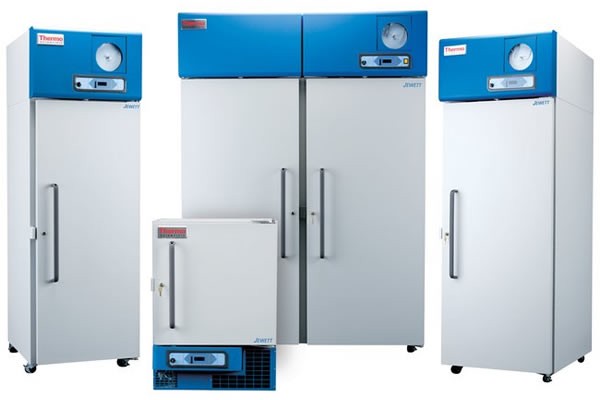

实验室低温冰箱

FORMA SCIENTIFIC超低温冰箱故障维修

FORMA超低温冰箱虽然制冷系统和控制电路都比较复杂,但常见故障却和普通冰箱差不多,主要是循环系统和电路部分故障。下面分别介绍一下维修过程。

故障1:现象为接通电源后,总电源的空气开关即自动断开,经检查发现原来是第一级制冷系统的压缩机已损坏,造成短路,引起了电源保护。

因无原厂的配件,经过测算后,换上了意大利生产的功率为两匹的冰箱压缩机,管道焊接好,经过加压检查了管道气密性后抽真空并加人R-12氟利昂,再开机一切正常,经分析该故障是因为电源不稳定造成的,因第一级先启动,故损坏通常都在第一级,经加装了延时稳压电源后,再未出现该故障。

故障2:现象为箱内未达到设定的温度就已经停止工作,经检查发现,虽然箱内未达到设定温度,但是面板显示温度却已经达到设定温度,原来是检测温度的热敏电阻损坏。

因该配件无法买到。就重新安装了一套温度控制系统,使用后一切正常。
